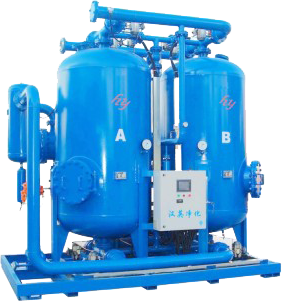

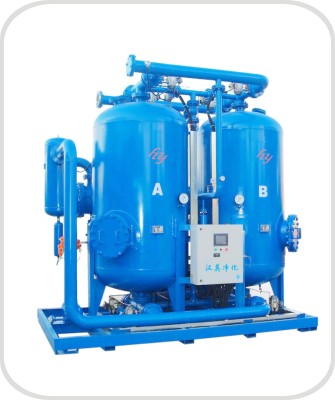

GY零损耗余热再生干燥器

产品详情

GY零损耗余热再生干燥器是是一种利用压缩机排气的高温对吸附剂进行脱附再生的节能干燥器。

相比无热和微热干燥器，它既没有加热器也没有进气损耗，从而实现了极低的运行费用。

另外，由于无变压，塔内压力无波动，吸附剂没有冲击，寿命也更长；而无再生气排放，使得它的运行噪音极低（小于60分贝）。

特别适用于大处理气量，压缩机出口温度高的用户，也适合于对原有无热、微热干燥器进行节能改造。

技术参数

项　目	技术参数
成品气压力露点	压力露点最高可达-70℃
设备压力损失	全套设备压力损失≤0.03MPa
再生气消耗量	再生耗气量为0%
进气温度要求	进气温度≥135℃，可保证最佳干燥效果
设备噪音等级	在1米距离，≤60db(A)
设备安装形式	整体撬装，用户可根据需要选择地脚螺栓

选型表

型号	处理气量(Nm3/min)	进/出口连接尺寸	冷却水耗量（t/h))	整机功率(KW)	重量(Kg)	外形尺寸(mm)
型号	处理气量(Nm3/min)	进/出口连接尺寸	冷却水耗量（t/h))	整机功率(KW)	重量(Kg)	长	宽	高
GY*-6/1	6.22	DN32	5	0.3	1200	1300	1000	2150
GY*-10/1	10.1	DN50	7.5	0.3	1450	1450	1100	2350
GY*-12/1	12.2	DN50	7.5	0.3	1550	1650	1100	2350
GY*-20/1	20.1	DN65	9	0.3	1670	1800	1430	2550
GY*-30/1	30.2	DN80	12	0.3	2050	2250	1500	2600
GY*-40/1	40.5	DN100	18	0.3	2830	2600	1800	2700
GY*-60/1	60.3	DN125	26	0.3	3800	3200	2000	2950
GY*-80/1	80.3	DN125	40	0.5	4760	3730	2200	3050
GY*-100/1	101	DN150	55	0.5	5500	4150	2400	3130
GY*-150/1	152	DN200	71	0.5	6630	4550	2760	3200
GY*-200/1	205	DN200	83	0.5	7950	5200	2850	3350
GY*-250/1	256	DN200	90	0.5	9560	5650	3050	3400

备注:型号中的*代表露点等级,标注2为露点-40℃,标注1为露点-70℃.。`

配置表

标准配置	可选配置	特殊订制
管束式冷却器	露点显示仪	防爆设计要求
文本显示屏	露点控制切换	不锈钢压力容器
不锈钢管控制气路	液晶触控屏	特殊气体介质
碳钢压力容器	整机旁通回路	长工作周期要求
高性能气水分离器	塔体管道保温	中高压干燥器
远程通讯功能	总线控制功能	ASME压力容器

工作原理

当A塔吸附时，B塔自动进行再生脱附，冷吹等流程；A塔吸附结束后，自动切换至充分再生的B塔吸附，如此连续不断输出干燥气。
干燥过程：湿气自下而上流经干燥塔时，干燥剂床从下至上吸附水份。干气经过滤后输出；
再生过程：高温入口气进入一塔,依靠高温气的热扩散作用,彻底清除吸附的水份。出来后经冷却器、气液分离器冷却脱水，进入另一塔干燥后过滤输出；
冷吹过程：高温入口气经冷却器、气液分离器降温脱水后进入待冷吹塔。将热量带出后经冷却器、气液分离器冷却脱水，进入另一塔干燥后过滤输出。
